金屬鋼制壓力容器去應(yīng)力退火時(shí),剛中的組織會(huì)發(fā)生變化嗎？將工件加熱至較低溫度，保溫一定時(shí)間后冷卻，使工件發(fā)生回復(fù)，從而消除鋼的殘余內(nèi)應(yīng)力的工藝稱為去應(yīng)力退火，不發(fā)生組織改變。     金屬去應(yīng)力退火的加熱溫度低于相變溫度，因此，在整個(gè)熱處理過程中不發(fā)生組織轉(zhuǎn)變。退火后組織晶粒細(xì)化了，應(yīng)力分布更均勻。

    冷形變后的金屬在低于再結(jié)晶溫度加熱，以去除內(nèi)應(yīng)力，但仍保留冷作硬化效果的熱處理，稱為去應(yīng)力退火，也稱低溫退火。 在鋼去應(yīng)力退火中金屬組織及性能的變化，相當(dāng)于溫度曲線圖中的恢復(fù)階段。在實(shí)際生產(chǎn)中，去應(yīng)力退火工藝的應(yīng)用比上述定義廣泛得多，常用的設(shè)備為：去應(yīng)力退火爐。熱鍛軋、鑄造、各種冷變形加工、切 削或切割、焊接、熱處理，甚至機(jī)器零部件裝配后，在不改變組織狀態(tài)，保留冷作、熱作或表面硬化的條件下，對鋼材或機(jī)器零部件進(jìn)行較低溫度的加熱，以去除內(nèi)應(yīng)力，減小變形開裂傾向的工藝，都可稱為去應(yīng)力退火。 去應(yīng)力退火的原理是什么？

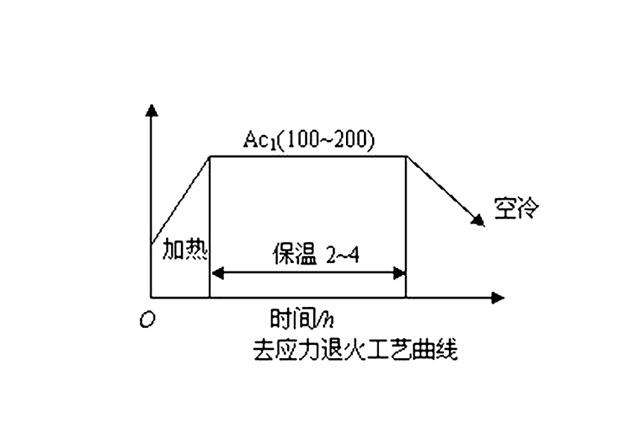

　　金屬去應(yīng)力退火并不能完全消除工件內(nèi)部的殘余應(yīng)力，而只是大部分消除。要使殘余應(yīng)力徹底消除，需將鋼加熱至更高溫度。在這種條件下，可能會(huì)帶來其他組織變化，危及材料的使用性能。進(jìn)行去應(yīng)力退火時(shí)，金屬在一定溫度作用下通過內(nèi)部局部塑性變形(當(dāng)應(yīng)力超過該溫度下材料的屈服強(qiáng)度時(shí))或局部的弛豫過程(當(dāng)應(yīng)力小于該溫度下材料的屈服強(qiáng)度時(shí))使殘余應(yīng)力松弛而達(dá)到消除的目的。在去應(yīng)力退火時(shí)，工件一般緩慢加熱至較低溫度(灰口鑄鐵為500～550℃，鋼為500～650℃，有色金屬合金沖壓件為再結(jié)晶開始溫度以下)，保持一段時(shí)間后，緩慢冷卻，以防止產(chǎn)生新的殘余應(yīng)力。

相關(guān)推薦：
去應(yīng)力退火爐一爐正常二爐出現(xiàn)斷電診斷排除
鑄件退火溫度多少需要根據(jù)材質(zhì)和工藝確定
